揭秘吸收塔的基本結構與功能
揭秘吸收塔的基本結構與功能

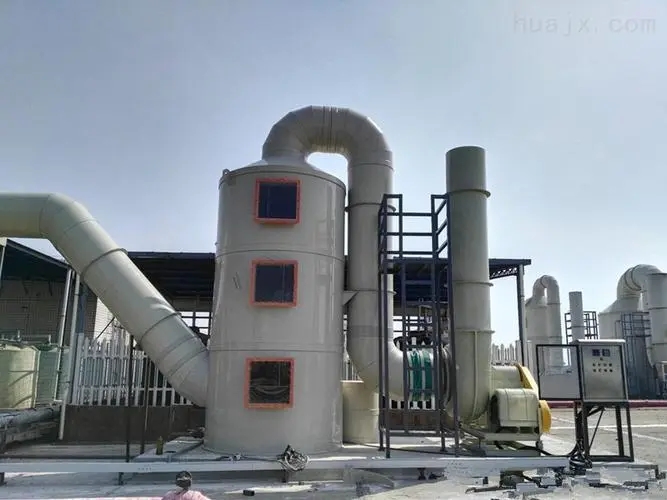

在工業氣體處理過程中，吸收塔是一種常見的設備，它用于通過液體吸收劑去除氣流中的有害成分。這種設備在化工、石油、天然氣以及環保工程中扮演著至關重要的角色。本文將詳細解析吸收塔的基本結構，并探討其工作原理和設計要點。
一、吸收塔的基本結構
吸收塔通常由以下幾個基本部分組成：
1. 塔體：塔體是吸收塔的外殼，通常由金屬、塑料或玻璃鋼制成，根據處理氣量的多少和工藝要求，塔體可以是圓形、方形或其他形狀。
2. 分布器：分布器位于塔體的底部和***部，負責將進氣均勻分布到塔內，確保氣體與吸收液充分接觸。
3. 填料層：填料層是吸收塔的核心部分，提供了氣液兩相接觸的表面積。填料可以是隨機堆放的碎石、陶瓷環、塑料片等，也可以是規整排列的格柵或波紋板。
4. 吸收段：吸收段是指填料層中氣體與液體接觸并發生傳質的區域。在這里，氣體中的溶質被液體吸收劑溶解。
5. 除霧器：除霧器位于塔體的***部，用于去除隨氣體帶出的微小液滴，減少排放物對環境的影響。
6. 循環系統：循環系統包括泵、管道和儲液槽，用于將吸收劑輸送到塔內并在填料層上形成液膜。
7. 儀表和控制系統：為了監控和控制吸收過程，吸收塔通常配備有流量計、壓力計、溫度計和pH計等儀表，以及自動化控制系統。
二、吸收塔的工作原理
吸收塔的工作原理基于氣液兩相傳質過程。當含有溶質的氣體通過填料層時，與逆向流動的吸收劑（通常是液體）接觸。由于溶質在氣相和液相之間的濃度梯度，溶質從氣相轉移到液相，實現氣體的凈化。
三、設計要點
在設計吸收塔時，需要考慮以下要點：
1. 選擇合適的填料類型和材料，以提供足夠的接觸表面積和有效的傳質效率。
2. 確保氣體和液體的分布均勻，避免溝流和短路現象。
3. 根據處理氣體的性質和流量，確定塔體的尺寸和形狀。
4. 設計合理的循環系統，保證吸收劑的穩定供應和有效更新。
5. 考慮操作條件（如溫度、壓力和pH值）對吸收效率的影響，并進行相應的控制。
結語：
吸收塔作為工業氣體處理的關鍵設備，其設計和運行直接影響到環境保護和生產效率。通過對吸收塔基本結構的深入了解，我們可以更***地把握其工作原理，***化設計，提高吸收效率，從而為我們的環境和工業發展做出貢獻。
