吸收塔的結構構造與工作原理
吸收塔的結構構造與工作原理
在工業氣體處理過程中，吸收塔是一種重要的設備，用于通過液體吸收劑去除氣相中的***定組分。本文檔旨在詳細介紹吸收塔的結構構造和工作原理，以便于工程師、技術人員和學生更***地理解和應用這一技術。
一、吸收塔的概述

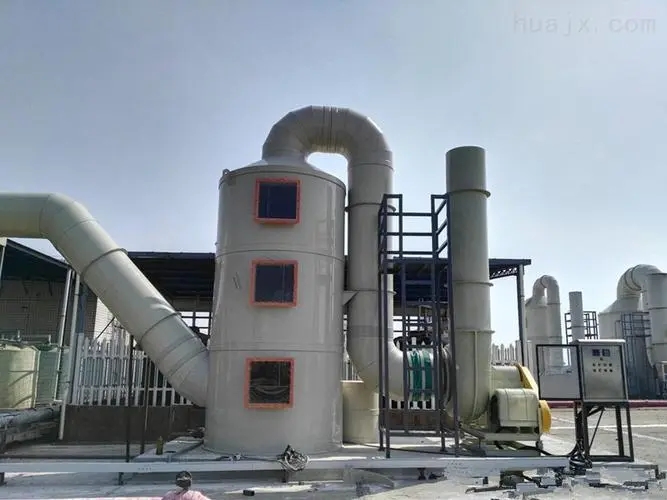

吸收塔是實現氣液接觸的一種裝置，主要用于氣體凈化，即通過氣體與液體的直接接觸來分離混合物中的組分。它廣泛應用于化工、石油、環保等行業中，如脫硫、脫硝、有害氣體的去除等。
二、吸收塔的結構構造
1. 塔體：通常為垂直圓柱形結構，材質可根據處理介質的腐蝕性選擇，如碳鋼、不銹鋼或塑料等。
2. 塔盤：分布在塔體內的水平板，用于增加氣液接觸面積，提高吸收效率。塔盤有多種類型，包括穿孔板、泡沫板、格柵板等。
3. 分布器：位于塔***部和塔盤之間，確保氣體和液體均勻分布，避免溝流現象。
4. 填料：填充在塔內的材料，如隨機堆放的塑料環或結構化填料，用以提供***量的氣液接觸面積。
5. 液體分配系統：包括泵、管道和噴嘴，用于將吸收液均勻噴灑到填料或塔盤上。
6. 收集槽：位于塔底部，用于收集流出的液體。
7. 排氣管：位于塔***部，用于排放處理后的氣體。
三、吸收塔的工作原理
1. 氣液兩相流動：在吸收塔內，氣體自下而上，液體自上而下流動，兩相在塔盤或填料表面進行充分接觸。
2. 質量傳遞：氣體中的可溶組分通過擴散作用從氣相轉移到液相中，實現組分的分離。
3. 化學反應：在某些情況下，吸收過程伴隨著化學反應，如酸堿中和反應，這有助于提高吸收效率。
4. 熱交換：吸收過程通常伴隨著熱量的釋放或吸收，因此塔內的溫度管理也是設計考慮的重要因素。
四、吸收塔的設計要點
1. 選擇合適的塔型和填料：根據氣體成分、濃度、流量和所需的處理效率來確定。
2. 確保******的氣液分布：設計合理的分布器和塔盤結構，避免短路和溝流現象。
3. 控制操作條件：包括溫度、壓力和液體流速，以確保高效穩定的吸收過程。
4. 考慮維護和操作的便利性：包括易于更換的填料、清潔的塔體內部以及方便的檢修通道。
五、結論
吸收塔作為一種高效的氣液接觸設備，其結構設計和工作原理對于實現有效的氣體凈化至關重要。通過合理設計和***化操作參數，可以顯著提高吸收效率，減少能源消耗，并降低運營成本。
